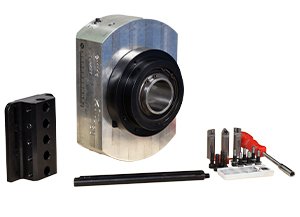

KİT 280 ALIN DREHKOPF

Kit-280-Alın-Yüzey-Düzeltici-Alet

KİT 280 ALIN DREHKOPF
Automatisches Vorschubsystem mit mechanischem Antrieb

Es handelt sich um ein Werkzeug, das zur Bearbeitung der Bohrungseingangsflächen von Metallteilen mit dem Drehverfahren verwendet wird.

Es wurde entwickelt, um eine vielseitige Verwendung der tragbaren Bohrmaschinen der BM (Boring Machine)-Serie zu ermöglichen.

Es besteht aus einem Stirnkopf, der Drehoperationen auf orthogonalen Ebenen ermöglicht und die Schaffung von Sitzen für Sicherungsringe und O-Ringe durch Verwendung von Standard-Schneidwerkzeugen von Ø 48 mm bis Ø 600 mm ermöglicht.

Unsere Vorteile:

Mit einem Positionsschlüssel kann der obere Schlitten an die gewünschte Position gebracht werden.

Die Vorschubgeschwindigkeit kann unabhängig von der Drehzahl des Rotationsmotors durch Schraubenbolzen geändert werden.

Die Hubstrecke stoppt automatisch am Anfang und Ende.

Abmessungen:	Ausrüstungsliste:
Hub: 105 mm Durchmesser der Schneidkörper: 16 mm Schneid-Diamant-Code: CCMT09 Anzahl der Bohrungen für die Stiftverbindung: 3 Abstand zwischen den Bohrungen für die Stiftverbindung: 35 mm Automatische Stopp-Funktion Maßstabanzeige Gesamtgewicht: 18,5 kg Gehäuse aus 7075 Aluminium Klemmbacken aus GGG40 Mindest-Drehdurchmesser: 80 mm Maximaler Drehdurchmesser: 435 mm Durch Anbringen einer Halterung bis zu 630 mm erhöhbar.	1 Kit 280 1 Stück rechter Schneidkörper 1 Stück linker Schneidkörper 1 Stück senkrechter Schneidkörper 10 Stück CCMT09 Diamanten 1 Stück Schraubendreher Größe 8 6 Stück Stifte 2 Stück Verlängerungsgriffe 8 Stück Montageschrauben M onta j Yağlama Bakım Talimatları

Abmessungen:

Ausrüstungsliste:

Hub: 105 mm
Durchmesser der Schneidkörper: 16 mm
Schneid-Diamant-Code: CCMT09
Anzahl der Bohrungen für die Stiftverbindung: 3
Abstand zwischen den Bohrungen für die Stiftverbindung: 35 mm
Automatische Stopp-Funktion
Maßstabanzeige
Gesamtgewicht: 18,5 kg
Gehäuse aus 7075 Aluminium
Klemmbacken aus GGG40
Mindest-Drehdurchmesser: 80 mm
Maximaler Drehdurchmesser: 435 mm
Durch Anbringen einer Halterung bis zu 630 mm erhöhbar.

1 Kit 280
1 Stück rechter Schneidkörper
1 Stück linker Schneidkörper
1 Stück senkrechter Schneidkörper
10 Stück CCMT09 Diamanten
1 Stück Schraubendreher Größe 8
6 Stück Stifte
2 Stück Verlängerungsgriffe
8 Stück Montageschrauben

pdf M onta j

 Yağlama Bakım Talimatları
