Technische Daten

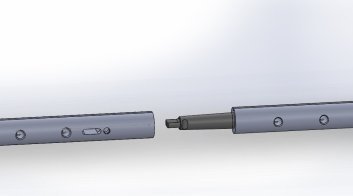

BM60NC Technische DatenDie verwendeten Stangenspindelmerkmale sind aus CK45-Stahl gefertigt.

Die äußere Schicht ist mit 3,5 mm Induktion auf 62 HRC gehärtet und mit einer 0,020 Mikron Chrombeschichtung versehen, wodurch die Festigkeit und Haltbarkeit erhöht wird und gleichzeitig stoßfest ist.

Der Verbindungspunkt der 2 Spindeln verfügt über ein präzises MK3-Kegelbindungssystem.

Die Montage des Kegelverbindungssystems ist sehr einfach. Es gibt keine axialen Ausstoßfehler.

Ein MK3-Morseträger kann an den Morseanschluss angebracht werden. Durch Anbringen von Bohrerweiterungsvorrichtungen können O-Ringe und Segmentkanäle geöffnet werden.

Bohren und Führen von Zieharbeiten können durchgeführt werden.

SPINDELTRÄGERLAGERSYSTEME

BM60NC Technische DatenBM60NC Technische Daten

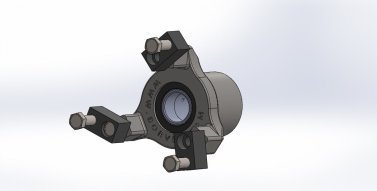

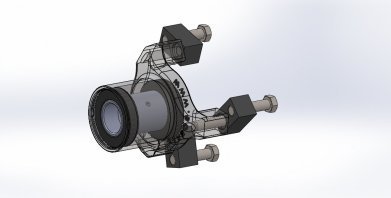

Unsere Spindelträgerlagersysteme werden aus GGG40 SFERO-Guss hergestellt und entsprechen dem in Europa verwendeten Modell.

Sie bestehen aus einem Stahlträger mit einem äußeren Durchmesser, der zwischen zwei Lagern aus 8620-Stahlbüchsen mit einer Härte von 62 HRC eingespannt ist.

Die Kombination aus doppelten Lagern und Stahlbuchsen verbessert die Oberflächenqualität und erleichtert das Gleiten der Stange. Dies reduziert die Vibration auf der Spindel und ermöglicht höhere Schnittgeschwindigkeiten und -tiefen, was die Arbeitsleistung der Maschine um 50 % erhöht.

FUNKTIONEN TEKNİK BİLGİLER
  • Innenloch-Drehbearbeitung
  • Automatische Füllung von Innenloch-Schweißnähten
  • Füllung von Außenloch-Schweißnähten
  • Bohren mit Morsekegelbohrer
  • Führungsbearbeitung
  • Oberflächendrehen (mit Kit 280)
  • Zahnflächenbearbeitung (mit zusätzlicher Ausrüstung)

Erstellung von Segmentkanälen (mit Kit 280)

Innendrehkapazität : Von 62 mm bis 600 mm

Innen-Schweißkapazität: Von 60 mm bis 600 mm

Drehstift-Durchmesser:: 16 mm

Abstand zwischen den Stangenlöchern:100 mm

MODELL MOTORTYP GEWICHT KG DREHGESCHWINDIGKEIT HUB SCHNEIDKAPAZITÄT CK/45 SCHWEISSKAPAZITÄT
BM60NC AC SERVO MOTOR 43 KG 180 RPM/DK 380 mm 62-600 mm 60-600
